多段型キャンドモータポンプ(F-M、R-M、B-M型)

複数枚のインペラを有する高揚程用のキャンドモータポンプです。
偶数枚のインペラを背面に組み合わせる構造により、軸方向推力を釣り合わせることで安定的な運転を可能にしています。
- 活用分野
- ケミカル 、 高圧ガス 、 半導体 、 電力 、 その他
- その他活用分野
- 食品・飲料、医薬、ボイラー設備、石油精製、船舶 など
仕様
吐出量 | Max 2.5m3/min |
---|---|
全揚程 | Max 550m |
モーター出力 | Max 220kW |
接液部主材質 | オーステナイト系ステンレス |
上記仕様以外の場合もご相談ください。
特長
■ 高い揚程の吐出に最適
1枚のインペラでは得られる揚程に限りがあります。また、流量によっては高い効率も得られません。
仕様に合った最適な枚数のインペラと独自の設計により、高効率と静粛運転が行えます。
■ セルフバランス方式による安定した運転
多段形の場合、軸方向荷重が著しく大きくなることがあります。そのため、半数ずつのインペラを背面(反対向き)に配列することで、軸方向荷重を釣り合わせるセルフバランス方式を採用しています。
■ さまざまな仕様条件に対応
ガス化しやすい低沸点液(リバースサーキュレーション型)、熱媒などの高温液向け(高温分離型)にも応用でき、幅広い仕様条件に対応できます。
-

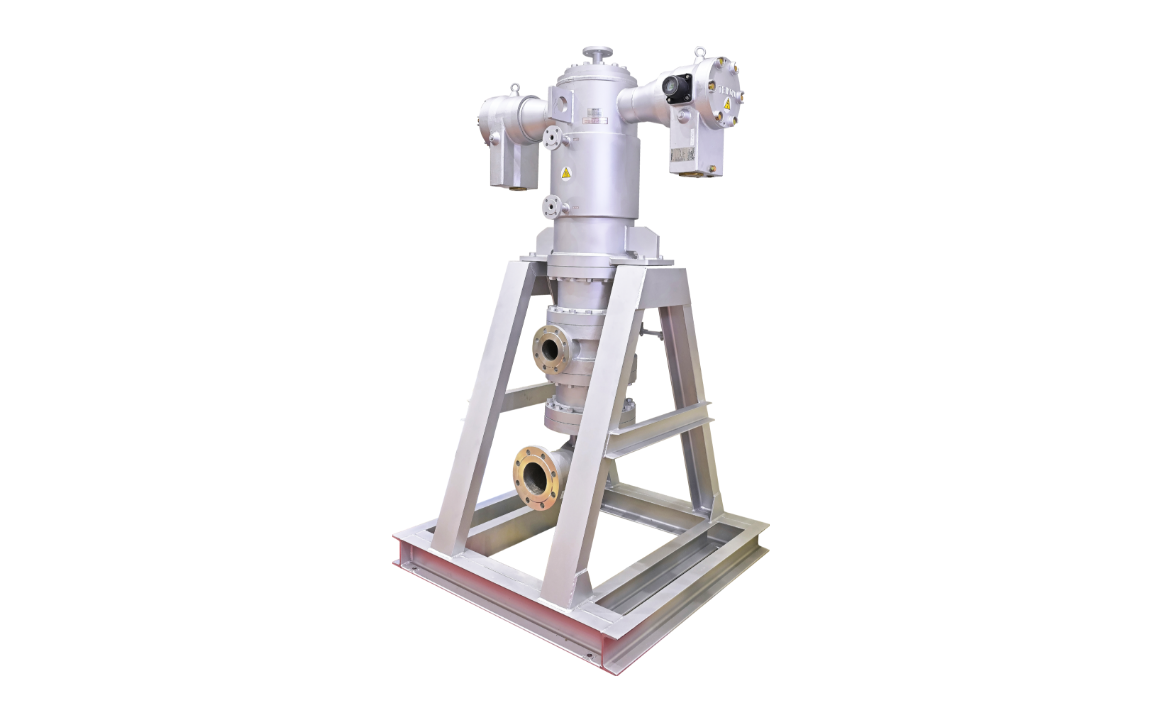

リバースサーキュレーション型(R-M型)
-

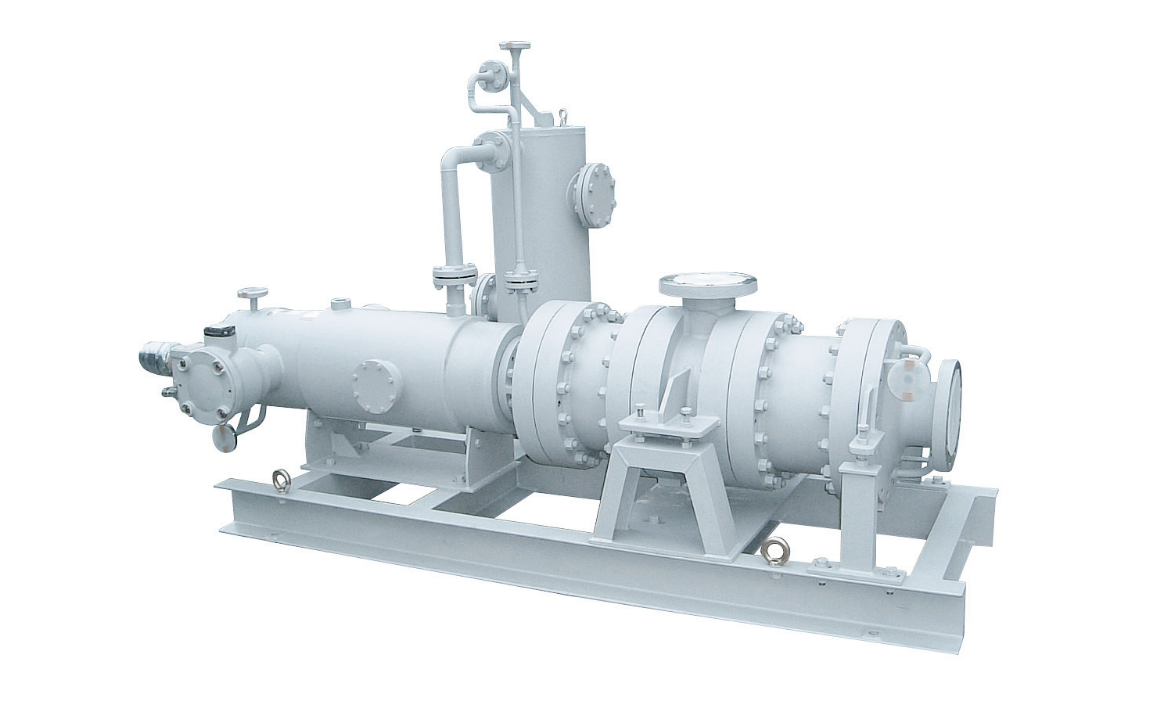

高温分離型(B-M型)
代表用途
RO膜用などの超純水製造プロセス、有機・無機化学薬品および石油化学プロセス
真空系、高圧系、原子力用などの高い気密性を必要とするプロセス など
